煤质颗粒活性炭试验方法—着火点的测定GB/T 7702.9-1997
中华人民共和国国家标准《煤质颗粒活性炭试验方法—着火点的测定》，标准号：GB/T 7702.9-1997（本标准现行）代替GB/T 7702.9-87。
前言
本标准是根据美国试验与材料协会标准ASTM D 3466-76（认证1993年）《活性炭着火温度的试验方法》，对GB 7702.9-87进行修订的，在主要技术内容上等效采用ASTM D 3466-76（认证1993年）的标准内容。着火点的测定由GB 7702.9-87的着火点测定装置，改为本标准的着火点测定装置，与ASTM D 3466-76（认证1993年）一致。
本标准发布实施后与国家标准合订本《煤质颗粒活性炭》(GB/T7701.1~7701.7-1997)配套使用。
本标准从生效之日起，同时代替GB 7702.9-87。本标准实施过渡期为一年。
本标准由中国兵器工业总公司提出。
本标准由中国兵器工业标准化研究所归口。
本标准起草单位：山西新华化工厂。
本标准主要起草人：王悦义、张旭、张重杰、王建光、张丽荣。
本标准首次发布1987年4月。
本标准委托山西新华化工厂负责解释。
1 范围
本标准规定了煤质颗粒活性炭着火点测定所需仪器和材料、测定步骤及测定结果的处理等内容。
本标准适用于煤质颗粒活性炭着火点的测定，也适用于其他颗粒活性炭着火点的测定。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 7702.1-1997 煤质颗粒活性炭试验方法—水分的测定
GB/T 7702.2-1997 煤质颗粒活性炭试验方法—粒度的测定
3 方法提要
在空气流中按一定升温速率加热试样，随着温度的上升，炭样温度会突然超过进入炭层空气流的温度，此时的温度即为着火点。
4 仪器、装置、材料

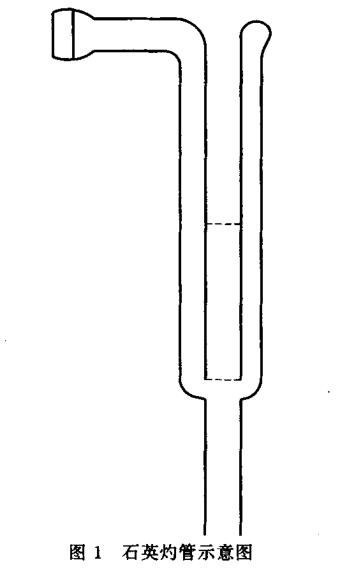

4.1 石英灼管（见图1）。

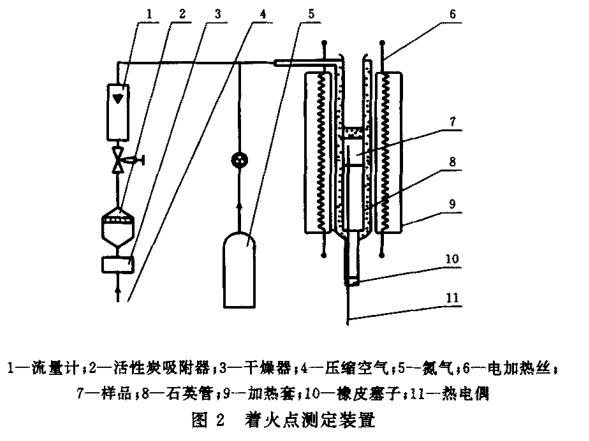

4.2 着火点测定装置（见图2）。
4.3 热电偶：WREK-112Kφ3×50。
4.4 自动平衡记录仪：XWF-100K（0-600）。
4.5 流量计：0~20L/min。
4.6 氮气。
4.7 调压器（或程序升温器）。
4.8 筛子：φ200×50/1.00-方孔GB 6003-85。
5 样品及其制备
对所送样品用四分法取出试样。
6 测定步骤
6.1 按GB/T 7702.2-1997中第6章的方法筛试样35mL，。除去炭粉。
6.2 将试样填充石英灼管，炭层高度25mm±1mm，热电偶尖端置于炭样上端四分之三处。
6.3 用洁浄、干燥的空气以20L/min的流量吹1h（调圧器输出电压为零）。
6.4 把空气流量调至（14.7±0.3）L/min。
6.5 调节调圧器（或程序升温器），使通往炭样的空气流温度以大约10℃/min的速率升高。当空气温度达到约150℃时，改变升温速率至2~3℃/min。
6.6 保持2~3℃/min的升温速率，直至热电偶测得炭层温度突然升高着火。
6.7 发生着火时，立刻切断空气流，并通入氮气灭火。
6.8 重复6.1至6.7步骤，再做一份试样。
7 测定结果的处理
7.1 自动平衡记录仪根据热电偶输出绘制时间-温度关系曲线（见图3），在着火前后的温度曲线划切线，切线的交点所对应的温度值即为着火点温度。
7.2 两份试样各测定一次，允许差应小于20℃。结果以算术平均值表示，精确至整数位。
8 试验报告
按GB/T 7702.1-1997第7章的规定执行。
